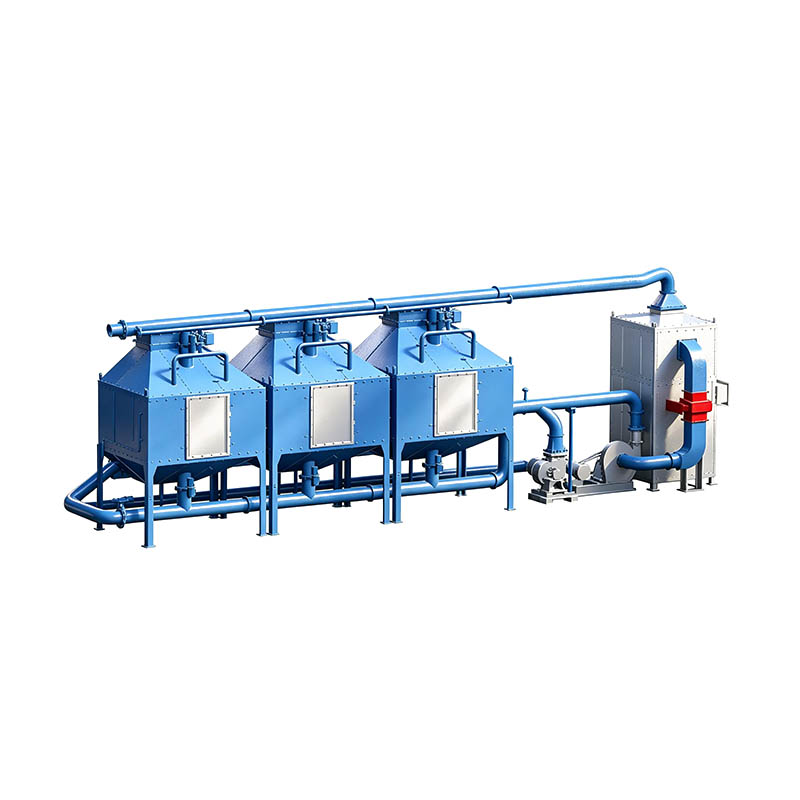

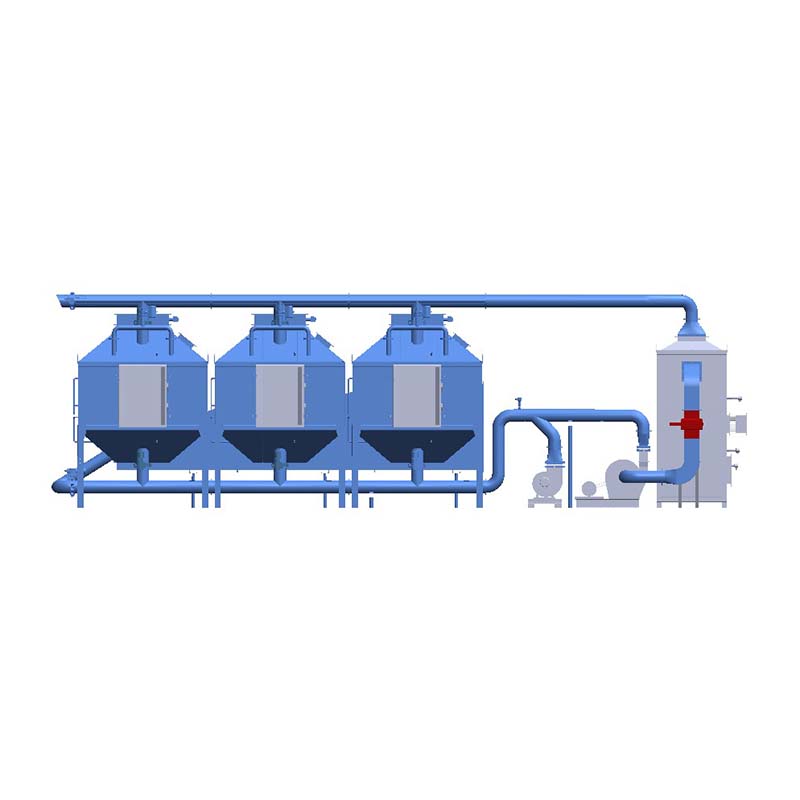

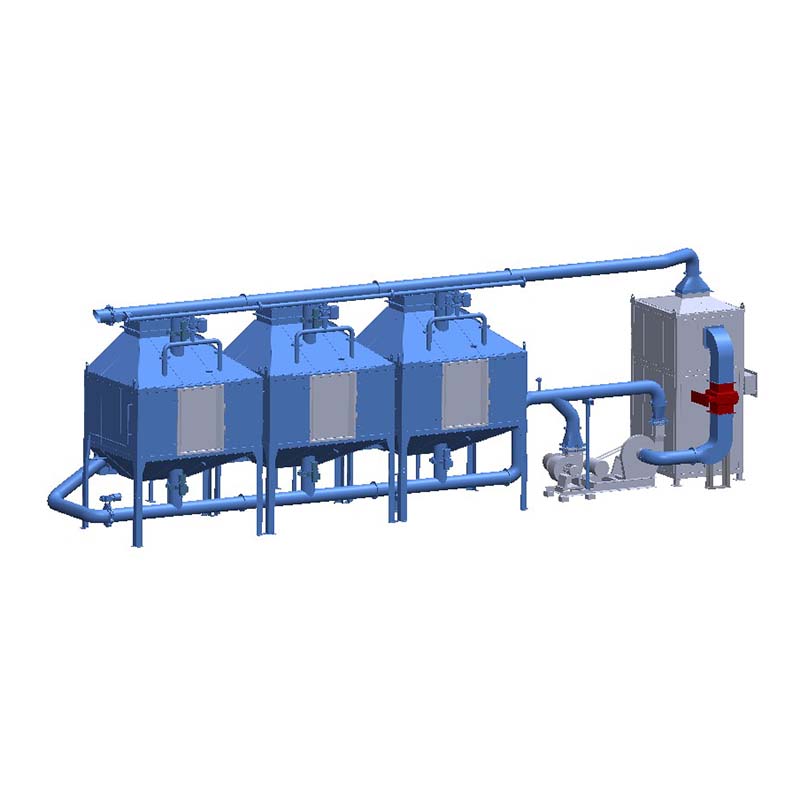

Système d'adsorption, de désorption et de combustion catalytique au charbon actif

1 Introduction à la technologie industrielle d’atténuation des COV

Le contrôle de la pollution industrielle de l’air est devenu la pierre angulaire de la fabrication durable dans des secteurs mondiaux tels que la fonderie, les produits chimiques, les métaux non ferreux et l’imprimerie. Parmi les différentes technologies disponibles pour l’atténuation des composés organiques volatils, le système de désorption par adsorption et de combustion catalytique sur charbon actif se distingue comme une solution de premier ordre. Cette technologie intégrée relève le défi de la gestion de grands volumes de gaz résiduaires organiques à faible concentration, en convertissant les émissions dangereuses en sous-produits inoffensifs tout en minimisant la consommation d'énergie.

Comprendre les mécanismes sous-jacents, les avantages opérationnels et les scénarios d'application de ce système permet aux installations industrielles de se conformer aux réglementations environnementales strictes tout en optimisant les coûts opérationnels.

2 Composants du système et spécifications des matériaux

L'efficacité d'un système d'émissions industrielles dépend fortement de la qualité de ses composants et de la conception structurelle de ses unités de traitement. Un système standard comprend une filtration de prétraitement, plusieurs lits de charbon actif, une unité de chauffage par désorption, une chambre de combustion catalytique et un système de contrôle intelligent.

2.1 Unité de filtration de prétraitement

Avant que les gaz résiduaires bruts n’entrent dans la phase d’adsorption, ils doivent subir un prétraitement strict. Les gaz d’échappement industriels contiennent souvent des particules, de la poussière et des brouillards d’huile qui peuvent obstruer les micropores du matériau adsorbant. Les filtres secs ou les épurateurs d'eau à haute efficacité éliminent ces contaminants pour protéger les composants principaux.

2.2 Lit de charbon actif en nid d'abeille

La phase d'adsorption utilise du charbon actif en nid d'abeille à haute valeur en iode. Ce matériau est choisi pour sa faible résistance au flux d’air et sa haute résistance structurelle. La conception géométrique permet un transfert de masse rapide et une exposition maximale de la surface, garantissant que les composés organiques volatils sont efficacement piégés dans la matrice de carbone.

2.3 Chambre de combustion catalytique avec catalyseur en métal précieux

Le flux de désorption, désormais très concentré, entre dans la chambre de combustion catalytique. À l’intérieur, un catalyseur en métal précieux, généralement composé de platine ou de palladium, réparti sur un substrat en nid d’abeille en céramique, facilite l’oxydation à basse température. Cela permet aux composés organiques de se décomposer sans les températures extrêmes requises par l'incinération thermique directe.

3 Matrice de spécifications techniques complètes

Pour fournir une compréhension claire du fonctionnement de ces systèmes dans différentes capacités industrielles, le tableau de données suivant présente les principaux paramètres techniques et opérationnels typiques des installations hautes performances.

4 Mécanique opérationnelle et flux de travail des processus

Le flux de travail du système est divisé en trois phases distinctes et continues qui fonctionnent en boucle cyclique pour garantir un fonctionnement ininterrompu de l'usine.

4.1 La phase d'adsorption

Les gaz d'échappement industriels bruts sont aspirés à travers le système de prétraitement par le ventilateur principal du système. Le gaz propre passe dans les lits d’adsorption sur charbon actif. Les molécules volatiles sont retenues dans la structure carbonée par des forces d’adsorption physiques, et l’air purifié est évacué directement dans l’atmosphère par la cheminée d’échappement.

4.2 La phase de désorption et de concentration

Lorsqu'un lit d'adsorption atteint sa limite de saturation prédéfinie, le système de contrôle bascule automatiquement le flux d'air vers un lit de charbon frais. Un petit courant d'air chauffé, généralement autour de 100 degrés Celsius, est introduit dans le lit saturé. Cette chaleur rompt le lien physique entre le carbone et les molécules organiques, libérant un flux de gaz hautement concentré qui représente une fraction du volume d'échappement d'origine.

4.3 La phase d'oxydation catalytique et de récupération de chaleur

Le flux concentré entre dans la chambre catalytique, où il est préchauffé jusqu'à la température d'activation du catalyseur. Lorsque le gaz traverse le catalyseur au platine ou au palladium, une réaction d'oxydation exothermique se produit. Les composés organiques sont transformés en dioxyde de carbone et en vapeur d'eau. La chaleur générée par cette réaction est captée par un échangeur de chaleur interne et redirigée pour maintenir la température de l'air de désorption, créant ainsi une boucle énergétique hautement autosuffisante.

5 principaux avantages de l’intégration de systèmes industriels

La mise en œuvre d'un système intégré offre des avantages distincts par rapport aux filtres à charbon à un étage ou aux oxydants thermiques standards.

• Protocoles de sécurité améliorés : Les systèmes modernes comprennent des vannes antidéflagrantes automatisées, des capteurs de température, des clapets coupe-feu et des lignes d'injection de refroidissement à l'azote pour gérer les profils thermiques des lits de carbone et de la chambre de catalyseur.
• Coûts de fonctionnement minimisés : En concentrant les gaz résiduaires, l’énergie nécessaire pour détruire les polluants est considérablement réduite. À des niveaux de concentration idéaux, le système peut atteindre un équilibre thermique où aucun combustible auxiliaire externe n’est nécessaire.
• Durée de vie prolongée de l'équipement : Étant donné que le charbon actif est régulièrement régénéré sur place, le besoin de remplacement manuel fréquent du charbon est éliminé, ce qui réduit les coûts de main-d'œuvre et la production de déchets secondaires.

6 applications industrielles dans tous les secteurs

Différentes industries bénéficient de ce système en fonction de leurs caractéristiques de fabrication spécifiques.

6.1 Fonderies et fonderies de métaux

Les lignes de coulée génèrent des émissions organiques complexes lors des processus de fabrication de moules, de coulée des noyaux et de refroidissement. Ces émissions contiennent un mélange de liants, de solvants et de produits de dégradation thermique. La capacité de débit élevée de ce système gère facilement ces flux volumétriques massifs.

6.2 Fabrication et transformation de produits chimiques

Les installations chimiques émettent souvent des flux constants de vapeurs de solvants lors du mélange, du conditionnement et de la ventilation du réacteur. La résistance chimique et les contrôles précis de la température du système empêchent les réactions incontrôlées tout en capturant les émissions de haute pureté.

6.3 Impression commerciale et emballage

Les opérations d'impression utilisent de grandes quantités d'encres et de revêtements à séchage rapide contenant du toluène, du xylène et de l'acétate d'éthyle. Ce système récupère l'énergie thermique de ces solvants à haute énergie, réduisant ainsi la facture de services publics de l'usine.

7 L'avantage du service Changzhou Thinks Environmental Technology Co Ltd

Lors de la sélection d’un partenaire environnemental, l’expertise en ingénierie et la capacité mondiale sont essentielles. Changzhou Thinks Environmental Technology Co., Ltd. est l'un des principaux fournisseurs de systèmes spécialisés dans le contrôle de la pollution de l'air industriel.

7.1 Recherche et développement indépendants

Changzhou Thinks Environmental Technology Co., Ltd. s'appuie sur des produits de haute qualité développés de manière indépendante. Cette approche d'ingénierie interne garantit que chaque composant, du cadre structurel aux déflecteurs internes de distribution du flux d'air, est optimisé pour des performances optimales et un contrôle qualité strict.

7.2 Solutions techniques sur mesure

Reconnaissant qu'il n'existe pas deux lignes de fabrication identiques, Changzhou Thinks Environmental Technology Co., Ltd. fournit à ses clients une technologie de produits de classe mondiale et des solutions adaptées aux configurations d'usines spécifiques, aux profils d'émissions et aux objectifs réglementaires régionaux.

7.3 Service mondial et capacités d’exportation

Changzhou Thinks Environmental Technology Co., Ltd. possède de solides capacités de service mondiales. L'entreprise exporte avec succès ses systèmes vers l'Amérique du Nord, l'Europe, l'Afrique, l'Asie du Sud-Est et d'autres régions internationales, prouvant ainsi sa capacité à répondre aux normes internationales d'ingénierie et aux exigences logistiques.

7.4 Expertise intersectorielle sur le terrain

Les principaux domaines de service de Changzhou Thinks Environmental Technology Co., Ltd. couvrent un large éventail de secteurs exigeants, notamment la fonderie, les métaux non ferreux, l'industrie chimique, l'acier, l'emballage, l'impression, les produits pharmaceutiques, les nouvelles énergies et d'autres industries lourdes, donnant à l'équipe une vision approfondie des divers défis industriels.

8 questions fréquemment posées

8.1 Combien de temps dure le catalyseur en métal précieux à l'intérieur de la chambre de combustion

Dans des conditions normales de fonctionnement avec un prétraitement approprié, le catalyseur maintient généralement une activité élevée pendant 8 000 à 12 000 heures de fonctionnement. Cette durée de vie dépend fortement de la capacité d’empêcher les poisons des catalyseurs, tels que le silicone, le chlore ou les métaux lourds, de pénétrer dans le flux d’échappement.

8.2 Quel est le cycle de remplacement typique du charbon actif en nid d'abeille

Le charbon actif en nid d'abeille peut subir des centaines de cycles de désorption avant que sa structure ne se dégrade. Dans la plupart des opérations industrielles standards, un remplacement complet est requis tous les 2 à 3 ans, en fonction de la nature des polluants organiques et des performances des préfiltres.

8.3 Ce système peut-il gérer directement les gaz d'échappement à haute température

Si la température des gaz résiduaires entrants dépasse 40 degrés Celsius, ils doivent passer par un module de refroidissement avant d'entrer dans les lits de charbon actif. Les températures élevées réduisent considérablement l’efficacité d’adsorption du charbon actif, un pré-refroidissement est donc nécessaire pour maintenir les performances du système.

8.4 Comment le système réalise-t-il des économies d'énergie pendant le fonctionnement

Des économies d'énergie sont réalisées grâce au processus de concentration et au système de récupération de chaleur. En concentrant 10 à 20 fois les gaz à faible concentration, le volume à chauffer diminue. La chaleur générée par l'oxydation catalytique est ensuite recyclée pour chauffer le flux de désorption, minimisant ainsi la consommation d'électricité ou de gaz.

8.5 Le fonctionnement de ce système intégré est-il entièrement automatisé

Oui, le système utilise une unité de contrôle logique programmable avancée qui surveille les températures, les pressions et les concentrations de gaz en temps réel. La transition entre la phase d'adsorption, la phase de désorption et les boucles de refroidissement de sécurité se produit automatiquement sans nécessiter l'intervention manuelle de l'opérateur.
